UNSERE PRODUKTIONSHALLEN • VIEL FREIRAUM FÜR IHREN ERFOLG •
LOMBARD

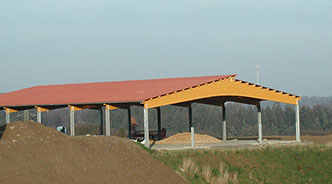

Der Typ Lombard ist ein Biegeträger auf 2 Stützen
(Holz oder Stahl).
Sämtliche Umfassungswände sind außen und innen frei von Vorsprüngen.
Dieser Bindertyp wird im Idealfall mit 10° Dachneigung erstellt. Die verleimten Holzteile dieses Binders sind feuerhemmend F30-B.

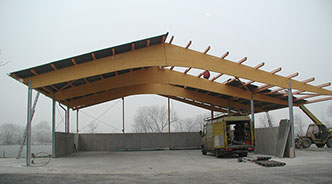

DSI

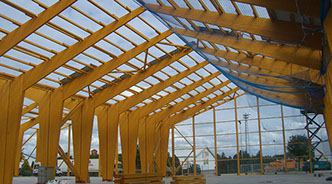

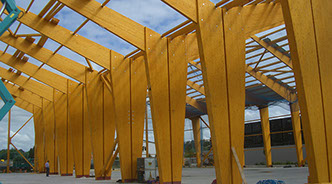

Die Binderfüße dieses Dreigelenkrahmens sind nach innen geneigt, somit ergeben sich senkrechte Außenkanten. Dieser Typ eignet sich daher gut für Grenzbebauungen. Vordächer sind ein-oder beiseitig möglich.
Durch die sich zum First hin verjüngeneden Binderriegel erhält das Gebäude eine optische Leichtigkeit.

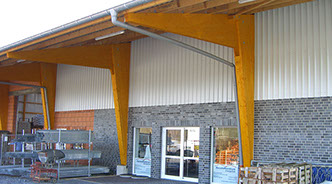

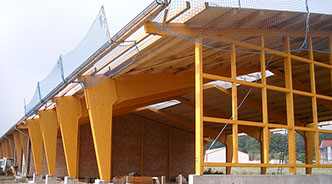

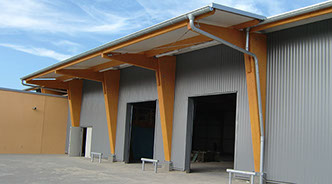

DSA

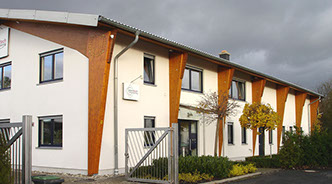

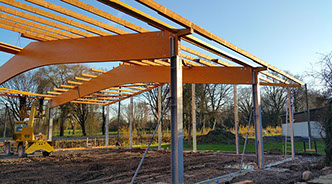

Der Typ DSA ist ein Dreigelenkrahmen mit nach außen geneigten Binderfüßen. Hierdurch ist die Innenwand frei von Vorsprüngen.
Vordächer werden durch die Verlängerungen des Binderriegels erzeugt. Der große Dachüberstand und die außen sichtbaren Binderfüße geben dem Gebäude eine klare Gliederung.
TECHNISCHE INFOS ZU DEN FUNDAMENTARBEITEN
Im Zuge der Auftragsabwicklung erhalten Sie von uns prüffähige statische Berechnungen und detailierte technische Zeichnungen der Fundamente maßgeschneidert auf Ihre individuelle Hallenkonstruktion
inklusive der Massenangaben und des Stahlauszuges für
die bauseitige Ausführung der Fundamentarbeiten. Die Lieferung bzw. Montage der von uns gefertigten Bauteile
erfolgen frühestens 3 Wochen nach Fertigstellung der Fundamente ggf. in Abhängigkeit der erteilten Baugenehmigung und der geprüften statischen Unterlagen.
Zufahrststraßen, Abladebereiche und Hallensohle müssen
so bemessen und befestigt werden, dass die Baustelle problemlos für LKW, Autokrane, ggf. Schwertransporte etc. zu befahren ist.
Binderfundament für den
Dreigelenkrahmen in Holzschalung und Streifenfundament.
Binderfundament mit montierter Stütze (hier: Typ DSA). Die Fundamente werden auf tragfähigem Boden in frostfreier Tiefe gegründet. Die zulässige Bodenpressung muss beachtet werden.
Giebelfundament mit Streifenfundament als Unterkonstruktion für den späteren Wandaufbau. Das Streifenfundament ist in der Regel 30cm breit und konstruktiv bewehrt.
Der Anschluss Giebelstütze /
Fundament erfolgt über 2 an der Stütze mit Bolzen befestigten Ankereisen, welche bauseits vergossen werden.
