UNSERE REITHALLEN • 100-FACH BEWÄHRT •
LOMBARD

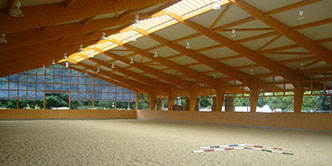

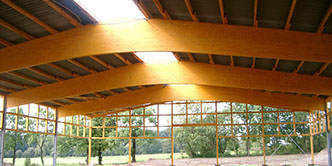

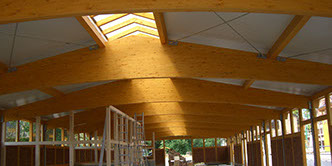

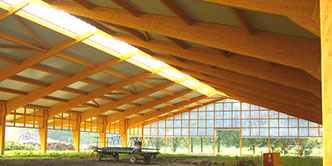

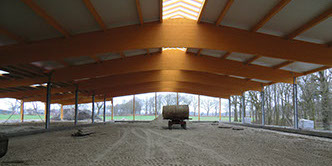

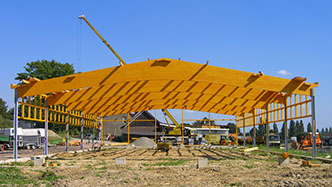

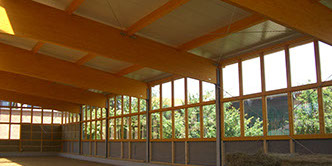

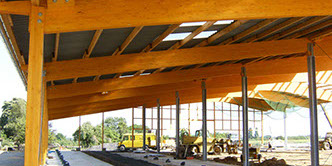

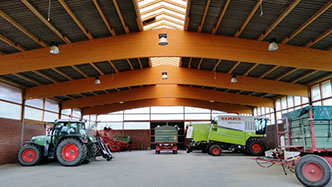

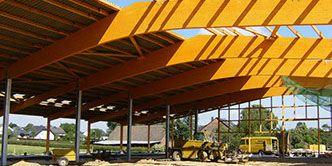

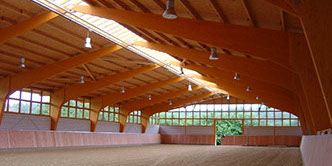

Mit schwungvollem Bogen wird die gesamte Hallenbreite überspannt.

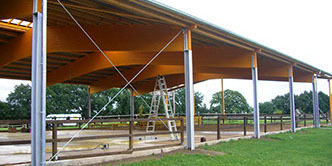

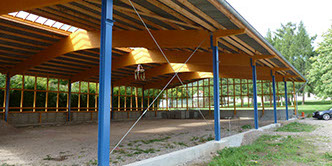

Die BS-Binder ruhen auf Stahlsäulen.
Sämtliche Umfassungswände sind außen und innen frei von Vorsprüngen.

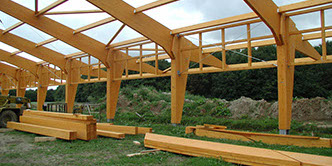

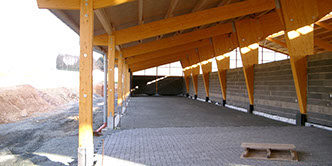

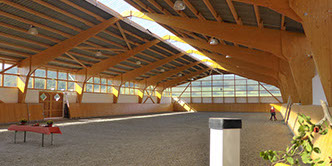

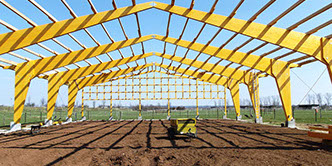

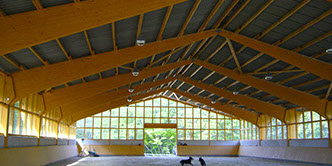

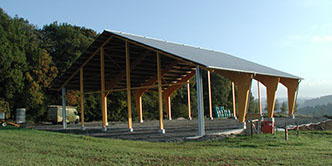

PIAFFE

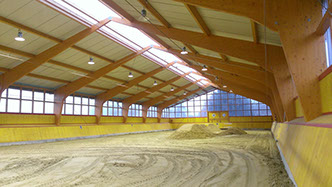

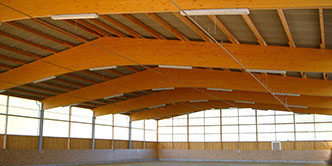

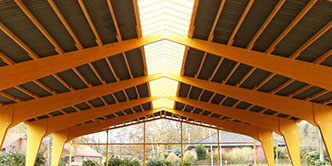

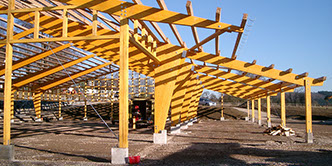

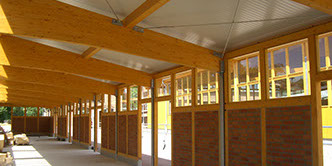

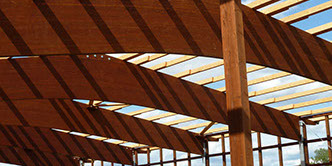

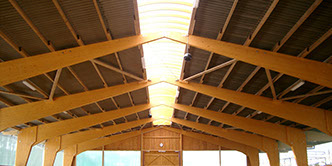

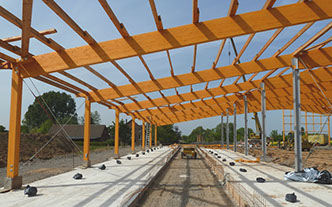

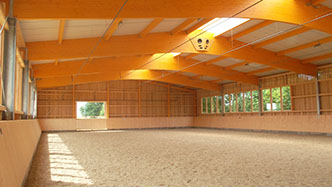

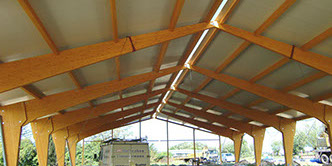

Die Binderfüße der Dreigelenkrahmenkonstruktion sind nach innen geneigt. Die komplette Holzkonstruktion ist im Innenraum sichtbar und durch die sich zum First hin verjüngenden Binderriegel erhält das Gebäude eine optische Leichtigkeit.

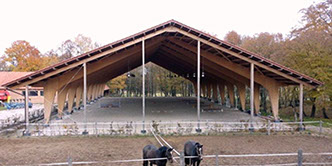

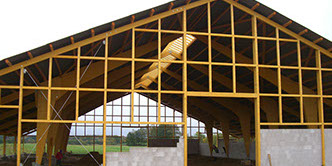

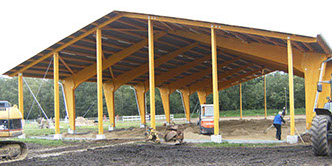

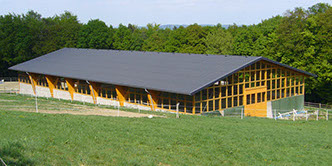

DONALD REX

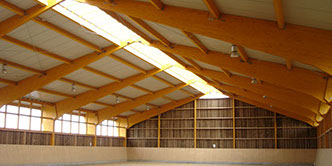

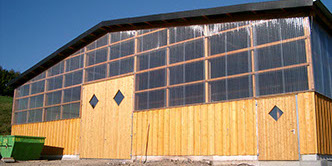

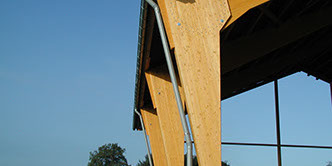

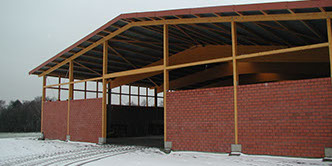

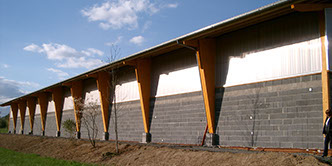

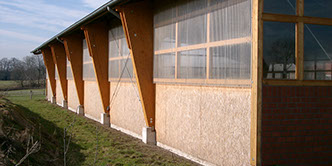

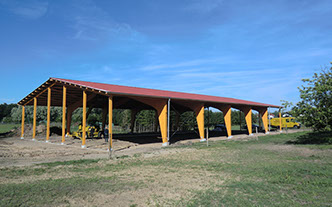

Die Binderfüße der Dreigelenkrahmenkonstruktion sind nach außen geneigt. Dadurch ergeben sich im Inneren der Halle glatte Wandflächen.

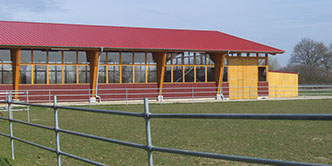

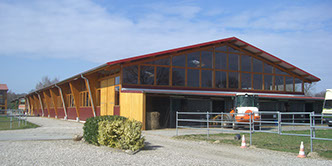

Der große Dachüberstand und die außen sichtbaren Binderfüße geben dem Gebäude eine klare Gliederung
TECHNISCHE INFOS ZU DEN FUNDAMENTARBEITEN
Binderfundament Typ Lombard mit Streifenfundament und Aussparung für die Montage der Stahlstütze.
Der Anschluss Giebelstütze / Fundament erfolgt über 2 an der Stütze mit Bolzen befestigten Ankereisen, welche bauseits vergossen werden.
Im Zuge der Auftragsabwicklung erhalten Sie von uns prüffähige statische Berechnungen und detaillierte technische Zeichnungen der Fundamente maßgeschneidert auf Ihre individuelle Hallenkonstruktion inklusive der Massenangaben und des Stahlauszuges für die bauseitige Ausführung der Fundamentarbeiten.
Die Lieferung bzw. Montage der von uns gefertigten Bauteile erfolgen frühestens 3 Wochen nach Fertigstellung der Fundamente ggf. in Abhängigkeit der erteilten Baugenehmigung und der geprüften statischen Unterlagen.
Zufahrtsstraßen, Abladebereiche und Hallensohle müssen so bemessen und befestigt werden, dass die Baustelle problemlos für LKW, Autokrane, ggf. Schwertransporte etc. zu befahren ist.
Giebelfundament mit Streifenfundament als Unterkonstruktion für den späteren Wandaufbau.Das Streifenfundament ist in der Regel 30cm breit und konstruktiv bewehrt.
Binderfundament für den
Dreigelenkrahmen. Die Fundamente werden auf tragfähigem Boden in frostfreier Tiefe gegründet. Die zulässige Bodenpressung muss beachtet werden.
